GMORS

Giới Thiệu

Gioăng cao su O-Ring được sử dụng rộng rãi trong nhiều ngành công nghiệp như thủy lực, khí nén, ô tô, hàng không vũ trụ và điện tử. Chức năng chính của chúng là tạo ra lớp làm kín giữa hai hoặc nhiều bộ phận, ngăn chặn sự rò rỉ của chất lỏng hoặc khí. Tuy nhiên, nếu O-Ring bị hỏng, nó có thể dẫn đến rò rỉ, hư hỏng thiết bị hoặc thậm chí gây nguy hiểm và mất an toàn. Do đó, hiểu rõ các nguyên nhân phổ biến gây hư hỏng gioăng cao su O-Ring và các biện pháp phòng ngừa là điều quan trọng để cải thiện hiệu suất làm kín và kéo dài tuổi thọ sản phẩm.

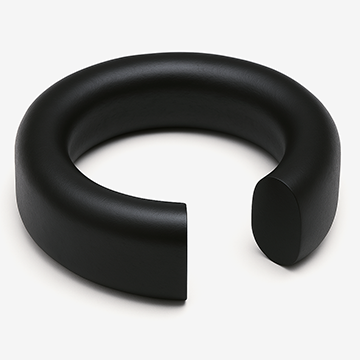

1. Gioăng cao su Biến Dạng Vĩnh Viễn (Compression Set)

Dấu Hiệu Hư Hỏng

Sau một thời gian dài chịu nén, Gioăng O-Ring mất đi độ đàn hồi và không thể trở lại hình dạng ban đầu, dẫn đến khả năng làm kín bị suy giảm hoặc thất bại.

Nguyên Nhân Có Thể Gây Ra

• Nhiệt độ vận hành quá cao: Nhiệt độ cao làm gioăng cao su lão hóa nhanh chóng, mất đi tính đàn hồi.
• Chịu lực nén quá lâu: Căng nén liên tục vượt quá giới hạn đàn hồi của vật liệu sẽ dẫn đến biến dạng vĩnh viễn.
• Chọn sai vật liệu: Sử dụng vật liệu gioăng không phù hợp với môi trường hoặc nhiệt độ sẽ làm suy giảm hiệu suất làm kín.

Cách Phòng Ngừa

• Chọn vật liệu cao su có độ bền nén cao: Chẳng hạn như FKM, HNBR có khả năng giữ đàn hồi tốt ở nhiệt độ cao.
• Kiểm soát tỷ lệ nén: Đảm bảo tỷ lệ nén của O-Ring nằm trong phạm vi khuyến nghị (thường là 15-30%) để tránh nén quá mức.
• Thay thế định kỳ: Kiểm tra và thay thế O-Ring theo chu kỳ để tránh tình trạng chịu nén lâu dài trong trạng thái tĩnh.

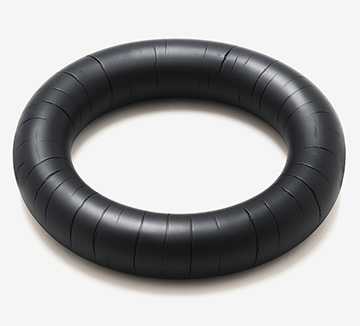

2. Cứng Và Nứt Gãy (Hardening & Cracking)

Dấu Hiệu Hư Hỏng

Gioăng cao su O-Ring trở nên cứng, giòn, xuất hiện các vết nứt, dẫn đến mất khả năng làm kín.

Nguyên Nhân Có Thể Gây Ra

• Tiếp xúc lâu dài với nhiệt độ cao hoặc ozone: Đẩy nhanh quá trình lão hóa của cao su.
• Sử dụng vật liệu không chịu nhiệt: Ví dụ, NBR dễ bị lão hóa trong môi trường nhiệt độ cao.
• Tiếp xúc với hóa chất oxy hóa mạnh: Axit, kiềm hoặc chất tẩy rửa có thể làm phân hủy vật liệu.

Cách Phòng Ngừa

• Chọn vật liệu chịu nhiệt và hóa chất tốt: FKM, EPDM có khả năng kháng nhiệt và hóa chất cao.
• Hạn chế tiếp xúc với ozone và tia UV: Lưu trữ và sử dụng gioăng O-Ring trong môi trường được kiểm soát để giảm tác động từ ozone và ánh sáng mặt trời.
• Tránh tiếp xúc với hóa chất mạnh: Sử dụng vật liệu chịu hóa chất hoặc áp dụng các biện pháp cách ly trong thiết kế.

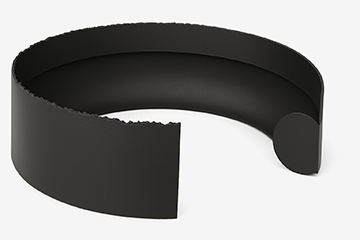

3. Đùn Ép Và Cắt Xé (Extrusion & Nibbling)

Dấu Hiệu Hư Hỏng

Gioăng tròn O-Ring bị đùn ra khỏi rãnh dưới áp suất, gây hư hỏng mép hoặc rách.

Nguyên Nhân Có Thể Gây Ra

• Khe hở làm kín quá lớn: Dẫn đến gioăng bị đùn ra ngoài.
• Áp suất hệ thống quá cao: Vượt quá giới hạn chịu áp của vật liệu.
• Độ cứng O-Ring thấp: Không đủ khả năng chịu điều kiện áp suất cao.

Cách Phòng Ngừa

• Giảm khe hở làm kín: Đảm bảo thiết kế phù hợp với tiêu chuẩn (thường <0,15mm).
• Sử dụng O-Ring có độ cứng cao hơn: Chọn vật liệu có độ cứng từ 80 Shore A trở lên để tăng khả năng chống đùn.
• Bổ sung vòng đệm dự phòng (Back-up ring): Trong môi trường áp suất cao, vòng đệm dự phòng giúp ngăn chặn hiện tượng đùn O-Ring.

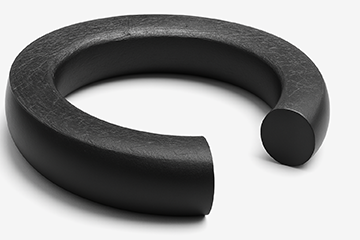

4. Mài Mòn (Abrasion)

Dấu Hiệu Hư Hỏng

Bề mặt ron cao su O-Ring xuất hiện các vết mài mòn rõ rệt và làm giảm hiệu suất làm kín.

Nguyên Nhân Có Thể Gây Ra

• Chuyển động tương đối giữa vòng đệm và bề mặt kim loại: Gây ra ma sát liên tục và mài mòn.
• Bôi trơn không đủ: Dẫn đến ma sát trực tiếp giữa gioăng cao su O-Ring và bề mặt chuyển động.
• Xử lý bề mặt không đúng cách: Khiến O-Ring bị mài mòn nhanh hơn.

Cách Phòng Ngừa

• Sử dụng công thức đặc biệt: Bổ sung chất bôi trơn bên trong để giảm ma sát.
• Chọn vật liệu có khả năng chống mài mòn cao: Như PU, HNBR O-Rings.
• Tối ưu hóa thiết kế làm kín: Giảm tiếp xúc chuyển động không cần thiết và đảm bảo bề mặt nhẵn để giảm ma sát.
• Chọn thành phần làm kín phù hợp: Tùy theo ứng dụng, cần lựa chọn gioăng có đặc tính ma sát thấp.

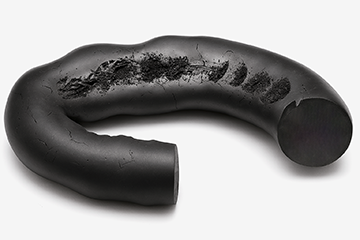

5. Suy Thoái Hóa Học (Chemical Degradation)

Dấu Hiệu Hư Hỏng

O-Ring bị phồng, biến dạng hoặc bị ăn mòn bề mặt, dẫn đến mất khả năng làm kín.

Nguyên Nhân Có Thể Gây Ra

• Vật liệu gioăng cao su O-Ring không tương thích với môi trường làm việc: Ví dụ, NBR khi tiếp xúc với dung môi ketone có thể bị phân hủy.
• Tiếp xúc kéo dài với axit mạnh, kiềm hoặc dung môi: Làm vật liệu bị phân hủy hoặc phồng nở.
• Các yếu tố môi trường bên ngoài: Nhiệt độ và áp suất cao có thể đẩy nhanh phản ứng hóa học, làm hỏng gioăng.

Cách Phòng Ngừa

• Chọn vật liệu có khả năng chống hóa chất tốt: Như FKM, FFKM, EPDM.
• Kiểm tra tính tương thích của O-Ring với môi trường làm việc để đảm bảo vật liệu phù hợp với ứng dụng.
• Cân nhắc sử dụng lớp phủ bảo vệ hoặc điều chỉnh thiết kế làm kín để giảm tiếp xúc trực tiếp với hóa chất.

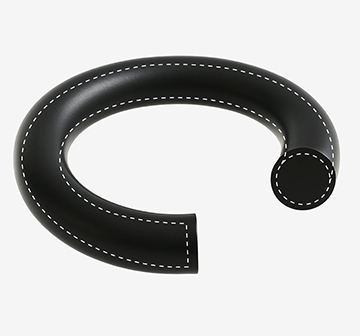

6. Phồng Nở & Co Ngót (Swelling & Shrinkage)

Dấu Hiệu Hư Hỏng

O-Ring hấp thụ chất lỏng và nở ra hoặc co lại do bay hơi dung môi, ảnh hưởng đến hiệu suất làm kín.

Nguyên Nhân Có Thể Gây Ra

• Vật liệu hấp thụ chất lỏng, gây ra sự giãn nở thể tích và giảm hiệu quả làm kín.
• Tiếp xúc kéo dài với dung môi, làm mất đi một số thành phần vật liệu, dẫn đến co ngót hoặc cứng lại.
• Điều kiện môi trường thay đổi liên tục, gây mất ổn định kích thước O-Ring.

Cách Phòng Ngừa

• Sử dụng vật liệu có độ hấp thụ thấp, chẳng hạn như FKM, FFKM hoặc PTFE.
• Hạn chế thời gian tiếp xúc với chất lỏng không phù hợp để tránh phồng nở quá mức.
• Lựa chọn giải pháp làm kín phù hợp với yêu cầu ứng dụng, chẳng hạn như sử dụng lớp bảo vệ bổ sung hoặc áp dụng kỹ thuật xử lý bề mặt trước khi sử dụng.

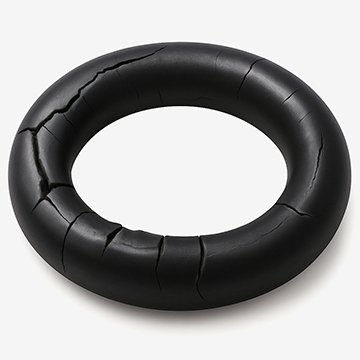

7. Nứt Do Nhiệt & Áp Suất (Thermal & Pressure Cracking)

Dấu Hiệu Hư Hỏng

Bề mặt O-Ring xuất hiện các vết nứt nhỏ hoặc thậm chí bị rách, làm mất khả năng làm kín.

Nguyên Nhân Có Thể Gây Ra

• Biến động nhiệt độ cực đoan, dẫn đến tích tụ ứng suất bên trong và gây ra nứt gãy.
• Sự thay đổi áp suất đột ngột trong hệ thống, vượt quá giới hạn chịu áp lực của O-Ring, gây ra hiện tượng nứt vỡ.
• Vật liệu không chịu được sốc nhiệt hoặc biến động áp suất, chẳng hạn như NBR trở nên giòn khi ở nhiệt độ thấp.

Cách Phòng Ngừa

• Chọn vật liệu có khả năng chịu nhiệt cao, chẳng hạn như FKM, HNBR.
• Kiểm soát biến động áp suất trong hệ thống để tránh thay đổi đột ngột, tạo ra sự tập trung ứng suất.
• Đảm bảo lắp đặt O-Ring đúng cách để giảm ứng suất dư thừa trong quá trình lắp ráp.

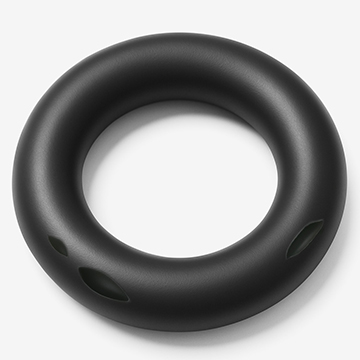

8. Hư Hỏng Trong Quá Trình Lắp Đặt (Installation Damage)

Dấu Hiệu Hư Hỏng

O-Ring bị rách, trầy xước hoặc biến dạng trong quá trình lắp đặt, dẫn đến hiệu suất làm kín kém.

Nguyên Nhân Có Thể Gây Ra

• Kỹ thuật lắp đặt không đúng, chẳng hạn như kéo giãn quá mức hoặc sử dụng công cụ không phù hợp.
• Tiếp xúc với cạnh sắc, gây hư hỏng bề mặt O-Ring.
• Kích thước hoặc loại O-Ring không chính xác, gây khó khăn trong lắp đặt và làm giảm hiệu quả làm kín.

Cách Phòng Ngừa

• Sử dụng công cụ lắp đặt phù hợp để tránh kéo giãn quá mức, đồng thời sử dụng chất bôi trơn để giúp lắp đặt dễ dàng hơn.
• Kiểm tra bề mặt lắp đặt để phát hiện các cạnh sắc hoặc ba via nhằm tránh làm hỏng O-Ring.
• Đảm bảo kích thước O-Ring phù hợp với rãnh làm kín để tránh nén quá mức hoặc biến dạng.

Kết Luận

Bằng cách hiểu rõ tám nguyên nhân chính gây ra hỏng hóc O-Ring, bao gồm biến dạng vĩnh viễn, cứng và nứt gãy, đùn ép, mài mòn, suy thoái hóa học, phồng nở, nứt do nhiệt và hư hỏng trong quá trình lắp đặt, chúng ta có thể thực hiện các biện pháp phòng ngừa hiệu quả từ đó cải thiện hiệu suất làm kín và kéo dài tuổi thọ sản phẩm.

Để biết thêm thông tin về lựa chọn gioăng cao su O-Ring, ứng dụng hoặc hỗ trợ kỹ thuật, vui lòng liên hệ với GMORS. Đội ngũ chuyên gia của chúng tôi sẵn sàng cung cấp tư vấn vật liệu, hỗ trợ kỹ thuật và giải pháp làm kín phù hợp với nhu cầu cụ thể của bạn. Dù là sản phẩm tiêu chuẩn hay ứng dụng tùy chỉnh, GMORS cam kết cung cấp các giải pháp làm kín chất lượng cao để đảm bảo hiệu suất thiết bị ổn định và đáng tin cậy.
